Držalo za PE cevi

Držalo za cevi je profesionalno orodje za poravnavo in podporo cevi med elektrofuzijo cevi od Ø 63 do Ø 500.

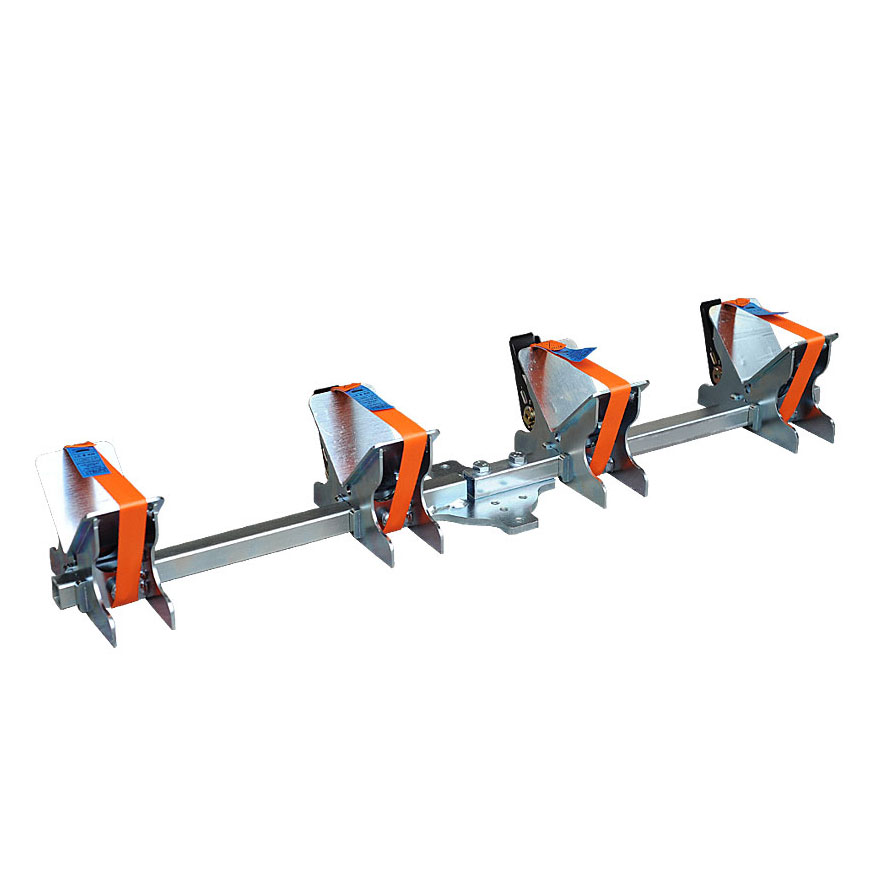

Držalo je v celoti izdelano iz jekla, ima centralno nastavljiv spoj in objemke za pritrditev cevi, pritrjene na osi. Nastavljiv spoj lahko nastavite na 4 različne delovne položaje, da omogočite varjenje pod prednastavljenimi koti, kot so 30°, 45°, 90°, varjenje v liniji in T varjenje. Na držalu so nameščene objemke v obliki črke V, ki so opremljene s pasovi za pritrditev cevi. Sistem poleg pritrditve cevi na objemko služi tudi kot centrirna naprava. Vsaka os ima 2 vodili, po katerih lahko spone drsijo.
Usmerjevalnik je na voljo v dveh konfiguracijah: 2-osni in 3-osni (za varjenje T-priključkov).

Na voljo sta 2 različici držal:
1. A099427: Držalo za PE cevi d63 - d180
2. A099428: Držalo za PE cevi d125 - d500

Tehnične značilnosti:

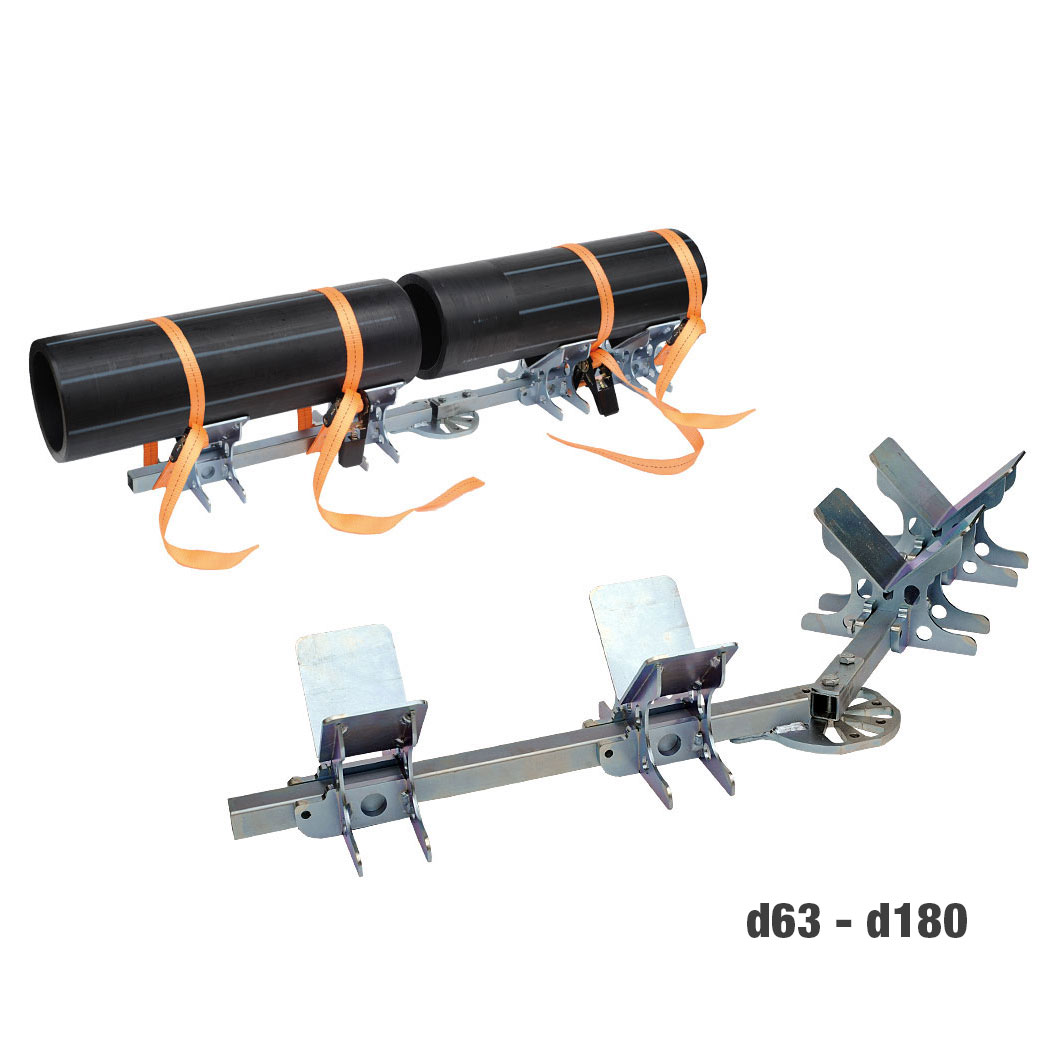

Držalo za PE cevi d63 - d180:
• Delavno območje: Ø 63 ÷ 180 mm
• Za varjenje: 30° - 45° - 90° - v liniji - T
• Dimenzije (različica 2 osi): 915 x 140 x 130 mm
• Dimenzije (različica 3 osi): 915 x 575 x 130 mm
• Teža (različica 2 osi): 7,5 kg
• Teža (različica 3 osi): 10 kg

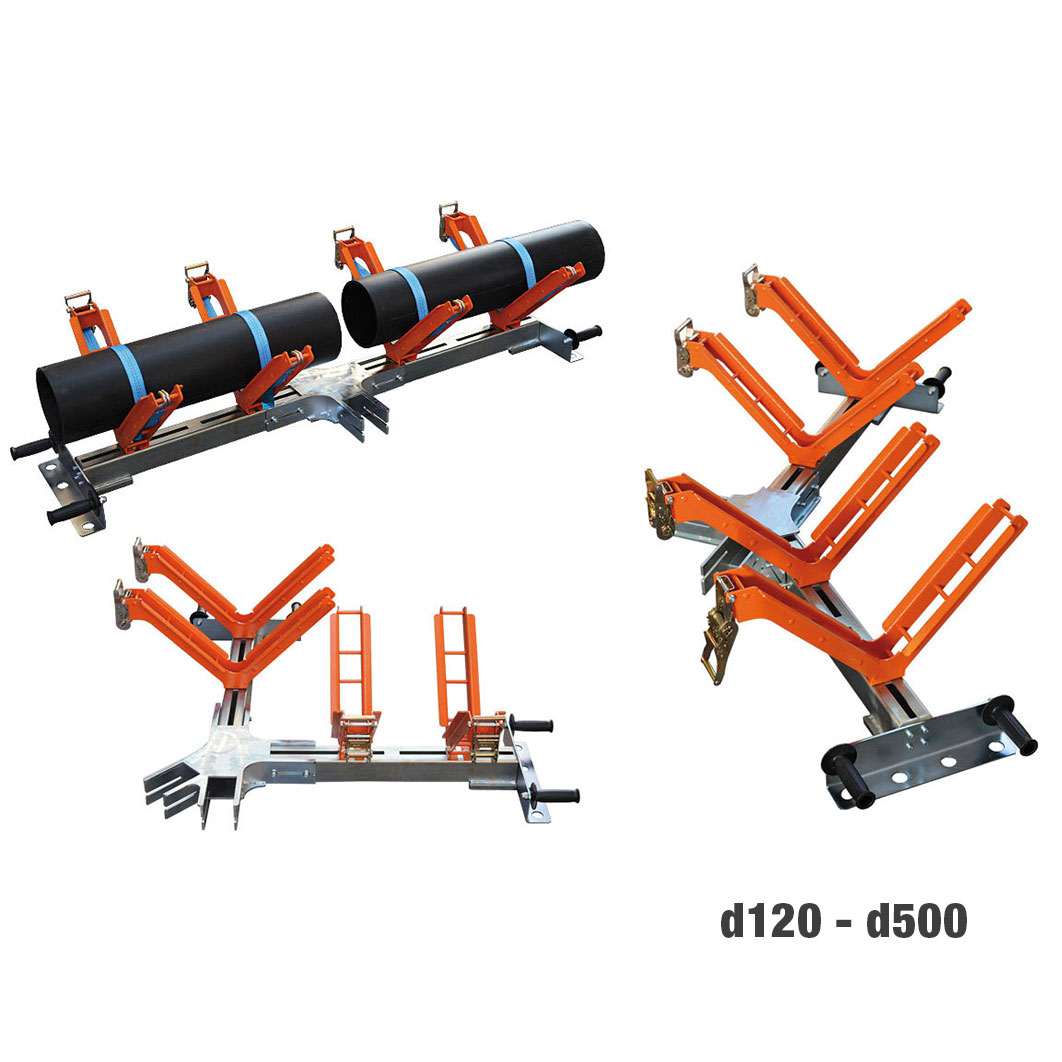

Držalo za PE cevi d125 - d500:
• Delavno območje: Ø 125 ÷ 500 mm
• Za varjenje: 45° - 90° - v liniji - T
• Dimenzije (različica 2 osi): 1815 x 610 x 410 mm
• Dimenzije (različica 3 osi): 1815 x 1230 x 410 mm
• Teža (različica 2 osi): 38 kg
• Teža (različica 3 osi): 52 kg
