Regulacija FIRŠT ROTODIVERT - Motorni prekrmilni medeninasti ventil

  ROTODIVERT je kompaktna izvedba motornega pogona z rotacijskim medeninastim prekrmilnim ventilom DIVERT. Namenjen je za uporabo v zaprtih sistemih. Zaradi majhnih dimenzij je primeren za sisteme z bakreno instalacijo.

Karakteristike:

• Enostavna in hitra montaža pogona po sistemu "klip-klap", brez potrebe vijačenja. Pogon je direktno prigradljiv na prekrmilne ventile DIVERT, dimenzij 1/2" do 1"1/4.
• Omogoča dvožično krmiljenje (SPST)
• Indikacija položaja prekrmilnega ventila na pokrovu pogona
• El. napajanje: 230V, 50Hz, 3.5VA
• Čas vrtenja: 18s/90°
• Priključni kabel 4 x 0.5mm2, dolžine 1,5 m
• Stopnja zaščite pogona: IP44
• Razred zaščite pogona: I
• Max. izhodni moment: 8 Nm
• Temperatura okolice 0...55°C
• Max. obremenitev mikrostikal 5(1)A, 250VAC
• Reduktor: jekleni sintrani in rezkani zobniki
• Ohišje: sintetični material (PA66)
• VENTIL: DIVERT: tropotni, L oblika pretoka
  • dimenzije ventila od 1/2" do 1"1/4
  • Kot odpiranja 90°
  • Max delovni tlak: 6 bar
  • Max diferenčni tlak: 0,4bar
  • Max. temperatura medija: 110°C
  • Telo ventila in rotor z osjo: kovana medenina CuZn39Pb3
  • Tesnjenje osi: 4 x O tesnila, EPDM

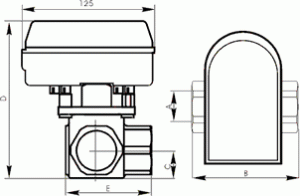

Shema:
