MEŠALNI VENTILI

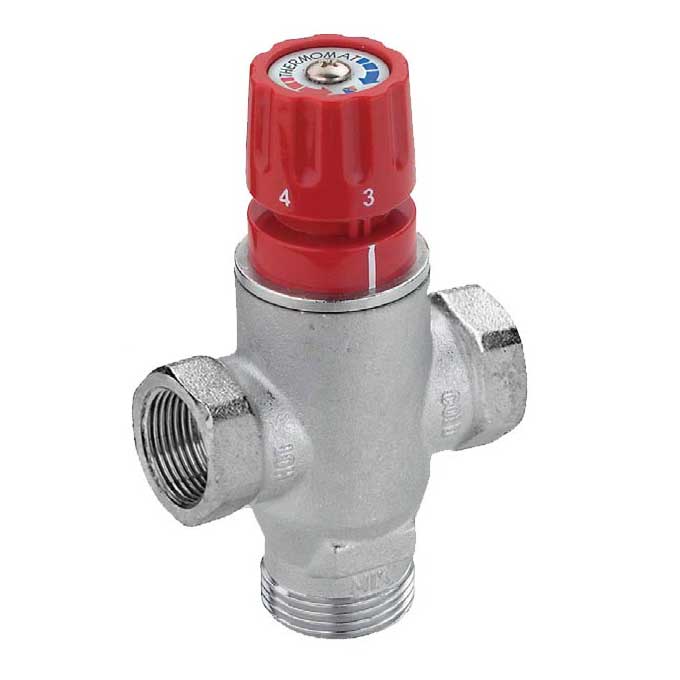

Termostatski mešalni ventili Thermomat Mix PR
| Proizvajalec |
|---|
Termostatski mešalni ventil za uporabo pri napeljavi talnega ogrevanja.
Dokumenti za prenos
Thermomat Mix PR
Tehnični list
Opis
MIX PR
Termostatski mešalni ventil za uporabo pri napeljavi talnega ogrevanja.
Nadzor temperature pri talnem ogrevanju je zelo pomemben. S tem ventilom se lahko pridobi reguliranje imenovano »fiksna točka«, ki je sestavljeno iz regulacije temperature oskrbe na vnaprej določeno in konstantno temperaturo, z možnostjo ročne spremembe prednastavljene temperature glede na vremenske razmere oz. želje uporabnika. V primerjavi z regulacijo z elektronsko krmilno enoto z zunanjo sondo je vsekakor bolj intuitiven, cenejši, učinkovitejši, pa tudi bolj robusten.

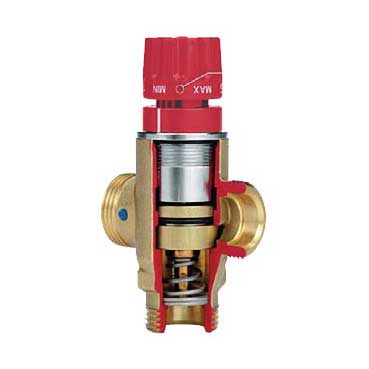

Topla voda je speljana iz kotla (HOT), povratna voda (COLD) pa na povratku iz napeljave. Termostatski element ureja temperaturo na izhodu (MIX). Senzor v mešalnem ventilu ureja temperaturo vode po predhodno prilagojeni vrednosti. Nenehno izravnava količino tople in hladne vode ter tako zagotavlja konstantno temperaturo. V primerjavi s termostatskimi ventili z zunanjim tipalom ali kapilarno sondo ta sistem ponuja prednosti, predvsem bolj natančno in hitro reakcijo, saj je senzor zelo občutljiv in je v neposrednem stiku z vodo, katere temperatura mora biti nadzorovana.
Namestitev:
Namestitev je možna v vertikalnem, horizontalnem ali vmesnem položaju. Pomembno je, da upoštevate priklop za toplo in hladno vodo, ter priklop mešane vode.
HOT (H) = Vstop tople vode
COLD (C) = Vstop hladne vode
MIX = Izhod mešane vode
Materiali:
• Telo: Ms58 Lito, peskano in kromirano
• Ročaj: najlon (odporen na vročino)
• Vzmet: AISI 302 inox vzmet
• Senzor je polnjen z utekočinjenim voskom.
Tehnične lastnosti:
• Maksimalni delovni tlak: 10 bar
Opomba: Za tlak večji od 5 barov priporočamo uporabo ventila za zmanjševanje oz. uravnavanje tlaka
• Minimalni tlak: 0,2 bar
• Maksimalna temperatura tople vode: 85 °C
• Temperaturna lestvica: 20 °C–65 °C
• Nastavitev temperature: 1–5
• Nastavitev temperaturne lestvice: Na zahtevo
Ročica z možnostjo omejitve na minimum in maksimum.
• Toleranca: ± 2 °C
• Koeficient pretoka: Kv 3,0
