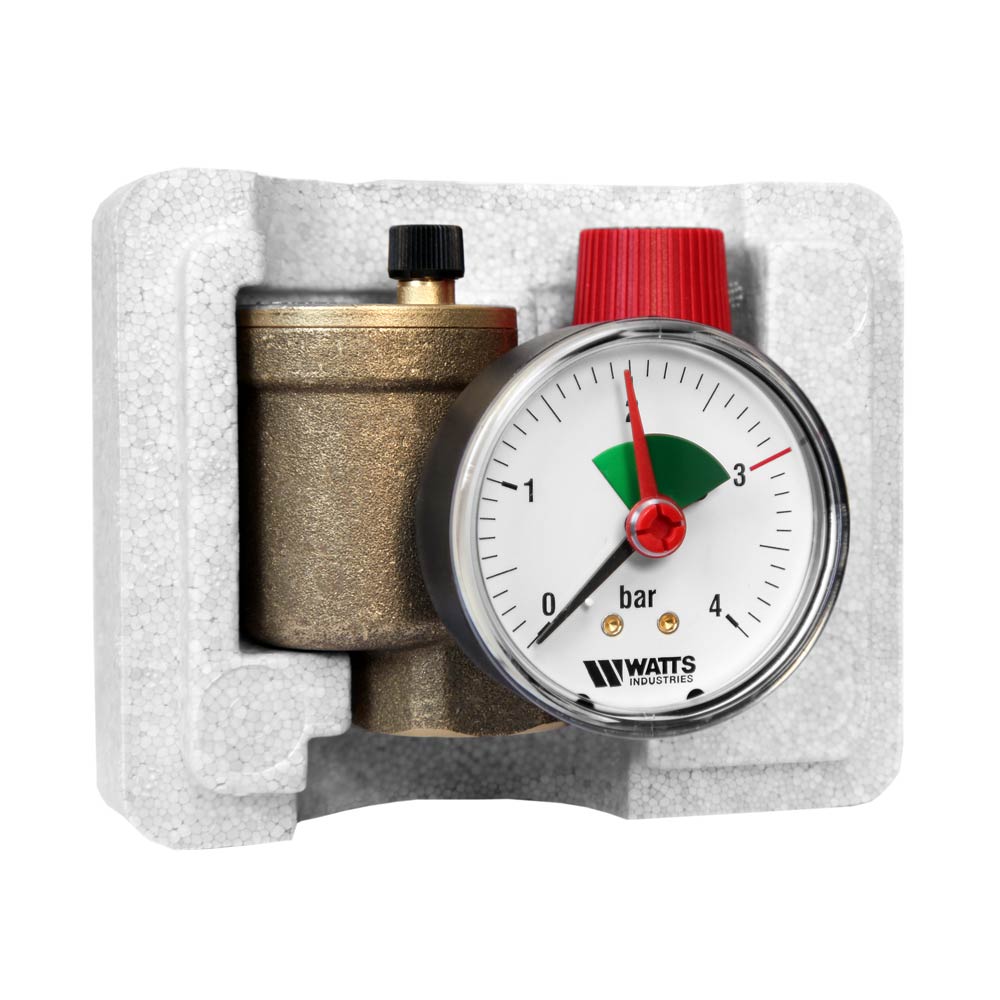

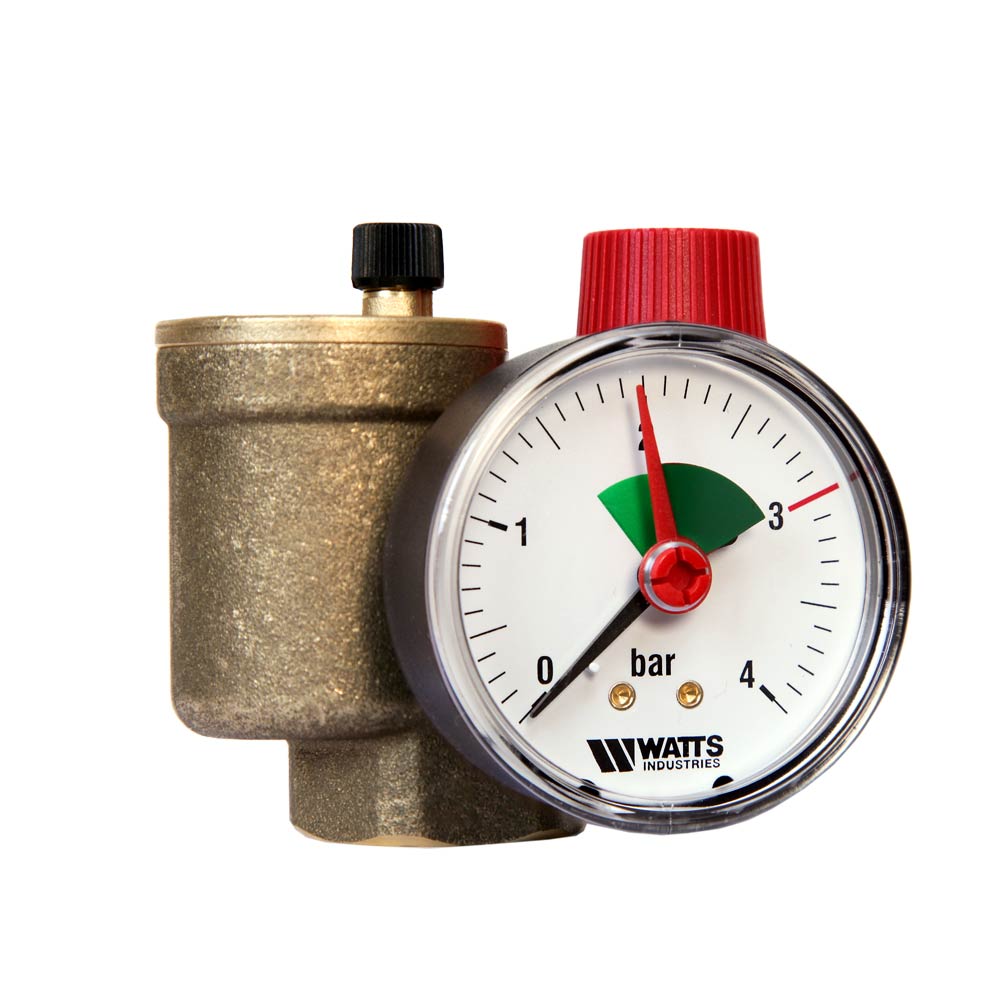

Varnostni komplet WATTS KSG

Varnostni ventil z membrano:

Varnostni ventili z membrano so del garniture varnostnih naprav za zaprte sisteme za ogrevanje z vročo vodo, opremljene z ekspanzijskimi posodami, ki imajo termostatsko kontrolo temperature vode do 120°C (DIN4751, 2). Izhodni tlak na ventilu je tovarniško nastavljen na 2,5 ali 3 bare in nobeno odstopanje v nastavitvah ni možno brez uničenja plombe na sedežu ventila in odobritvenega znaka.

Avtomatski zračnik:

Avtomatski zračnik je nameščen za izpuščanje / sproščanje zraka iz sistema za distribucijo vode in ogrevalnih napeljav.

Ostale postavitve:

Enota mora biti nameščena navpično, na najvišjo točko toplotnega generatorja ali neposredno ob njega. Spojna cev, maksimalne dolžine 1 meter in z enakim premerom kot ostali priključki, se lahko pritrdi med enoto in generatorjem, zagotovite, da je cev ravna. Cev za odtok mora ustrezati premeru odtoka varnostnega ventila, ne sme imeti več kot dva zavoja in ne sme preseči 2 metra v dolžino. Odpiranje odtoka mora biti z lahkoto dostopno za preglede in tako postavljeno, da ne predstavlja nevarnosti osebam med odpiranjem.

Tehnični podatki:

• Nominalni tlak: 10 barov
• Ublažitev tlaka na varnostnem ventilu: 2,5 ali 3 bare
• Izhodna zmožnost: 50 kW – 45.000 kcal/h
• Maksimalna delovna temperatura: 120°C
• Vhodna povezava: G1'' (DIN-ISO228/1)
• Izhodna povezava: G3/4'' (DIN.ISO228/1)
• Testna številka 2,5 bar: TÜV.SV.-970.H.50.2,5
• Testna številka 3 bar: TÜV.SV.-970.H.50.3
• Manometer Ø 60, 0÷4 bar, z osno povezavo G1/4''

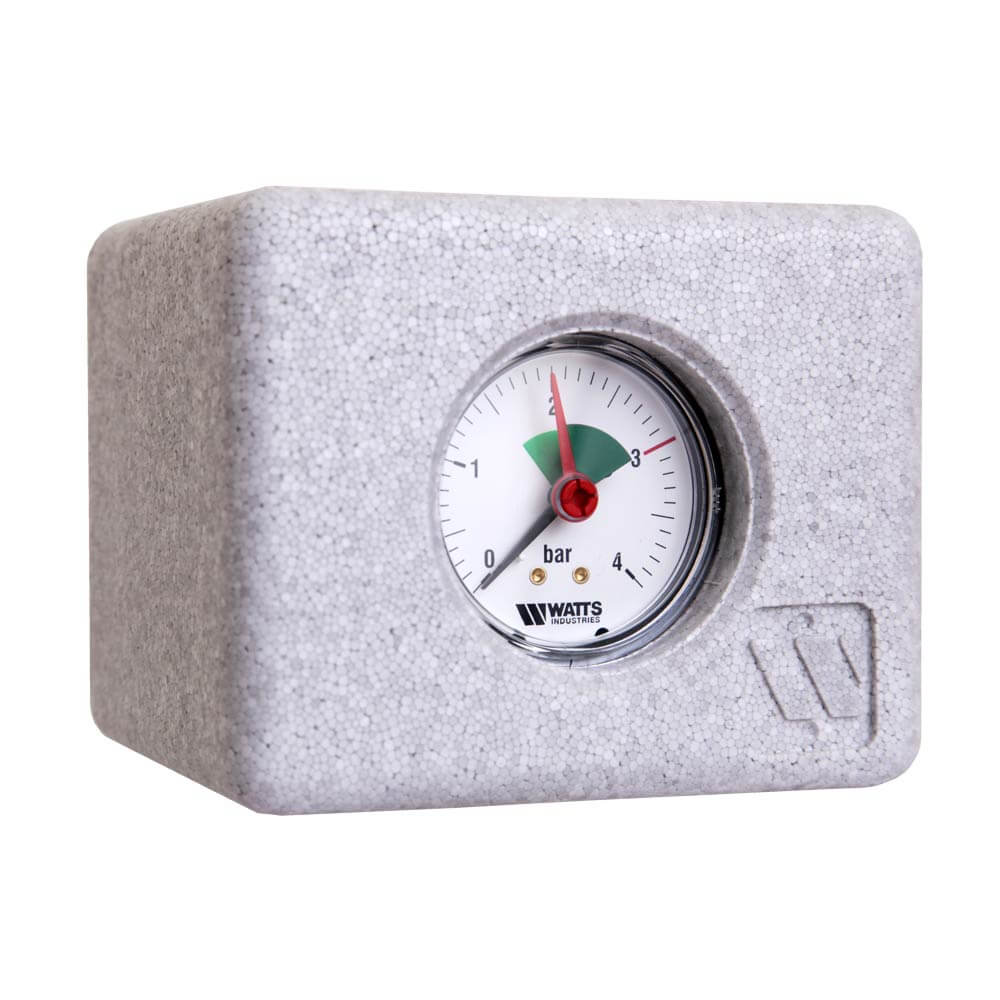

• Izolacijska zunanjost iz polystyrena z specifično težo 30 kg/m³.
